Bộ điều khiển Servo Moons M56S-210ARF, Bộ điều khiển Servo M56S-210ARF Moons, Driver M56S-210ARF Moons

Servo M56S-210ARF thuộc seri Servo M56S cao cấp của hãng Moons, M56S-210ARF có đầu vào AC 220V, công suất 1.5 Kw, dòng điện định mức 30A, dòng điện cực đại 30A, Tích hợp 10DI/ 6D0, 2AI/ 2AOU, Jack i.o 50 chân, hỗ trợ chế độ điều khiển vị trí, chế độ điều khiển tốc độ, chế độ điều khiển mô-men xoắn. Tham khảo Servo Delta ASD-B2-1521-B, ASD-A2-1521-M

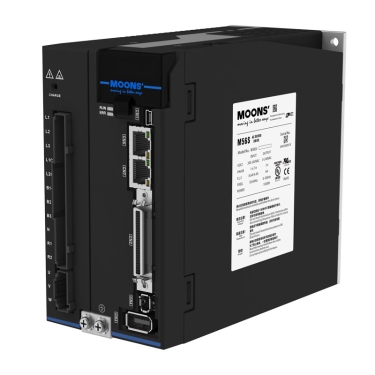

Bộ điều khiển Servo Moons M56S-210ARF

1-Thông số chi tiết Bộ điều khiển Servo Moons M56S-210ARF 1.5 kw

Model	M56S-210ARF
Công suất	1.5kw
Điện áp đầu vào ( Vac)	200～240VAC
Nguồn chính	200～240VAC ±10%; 50/60Hz 3 Pha
Nguồn điều khiển	200～240VAC ±10%; 50/60Hz , 1 Pha
Dòng điện đầu ra ( A)	10 A
Dòng điện max đầu ra (A)	30 A
Công suất đầu ra của động cơ liên quan ( W)	1.3 KW, 1.5 Kw
Đầu vào tín hiệu số	10 Đầu vào chung kỹ thuật số cách ly quang học có thể định cấu hình
Đầu ra tín hiệu số	6 Đầu ra kỹ thuật số chung có thể định cấu hình cách ly quang học
Đầu vào tín hiệu tương tự	2 Analog Inputs
Đầu ra tín hiệu tương tự	2 Analog output
Đầu vào tín hiệu xung	Optocoupler input: 5 ~ 24V，minimum pulse width 1μs，max. pulse frequency 500KHz Line Receiver input: 5V differential signal，minimum pulse width 0.125μs max. pulse frequency 4MHz
Đầu ra tín hiệu xung	Line Driver output: Encoder A、B、Z feedback output Open collector output: Encoder Z phase
Đầu ra của bộ mã hóa	Có tích hợp
Cổng giao tiếp	USB ,RS485
Bàn phím điều khiển,hiển thị phía trước	5 phím (MODE, PHẢI, LÊN, XUỐNG, CÀI ĐẶT)
Điện trở xả nội	Tích hợp điện trở xả 80W 25 Ohm
Phanh động	Có tích hợp
STO	Có tích hợp
Điều khiển full closed loop	Có
Kết nối I.o	Đầu nối jack hàn 50 chân
Chế độ điều khiển	Pulse Position Mode Analog Velocity Mode Analog Torque Mode Internal Position Mode Command Torque Mode Internal Torque ModeInternal Velocity Mode Full Closed Loop Control Mode Q Programming Modbus RTU
Đầu vào tín hiệu điều khiển	Đặt lại báo động, Giới hạn CW/CCW, Lựa chọn độ lợi, giữ tốc độ bằng không, Dừng khẩn cấp, Giới hạn mô-men xoắn CW/CCW, Giới hạn tốc độ, Đầu vào mục đích chung
Đầu ra tín hiệu điều khiển	Ngõ ra cảnh báo Ngõ ra lỗi Servo sẵn sàng Trạng thái bật servo Nhả phanh Đạt vận tốc Đạt mô-men xoắn Đạt vị trí Theo dõi lỗi vị trí động Định vị hoàn tất Phát hiện tốc độ bằng không Trùng khớp vận tốc Trùng khớp mô-men xoắn Giới hạn vận tốc Giới hạn mô-men xoắn Hoàn tất quá trình định vị Giới hạn mềm CW/CCW Ngõ ra đa năng
Phản hồi của bộ mã hóa	Có tích hợp
Nhiệt độ	Nhiệt độ môi trường: 0°C ~ 55°C (Nếu nhiệt độ môi trường của bộ truyền động servo cao hơn 45°C, vui lòng lắp đặt bộ truyền động ở nơi thông gió tốt) Nhiệt độ lưu trữ: -20°C ~ 65°C
Độ ẩm	Cả vận hành và lưu trữ: 10 ~ 85%RH hoặc thấp hơn
Độ cao	Không cần giảm tốc độ ở độ cao không quá 1000mGiảm tốc độ 1% cho mỗi 100m bổ sung ở độ cao từ 1000m đến 2000m
Tiêu chuẩn bảo vệ	IP20
Bảo vệ động cơ	Quá dòng, Quá áp, Dưới áp, Quá nhiệt, Phản hồi bộ mã hóa kém, Quá tải, Quá tốc độ, Lỗi vị trí, STO, Giới hạn CW/CCW, Lỗi độ lệch lai vòng kín hoàn toàn, lỗi giao tiếp
Chứng nhận	RoHS, CE, UL
Cân nặng kg	1.9 kg
