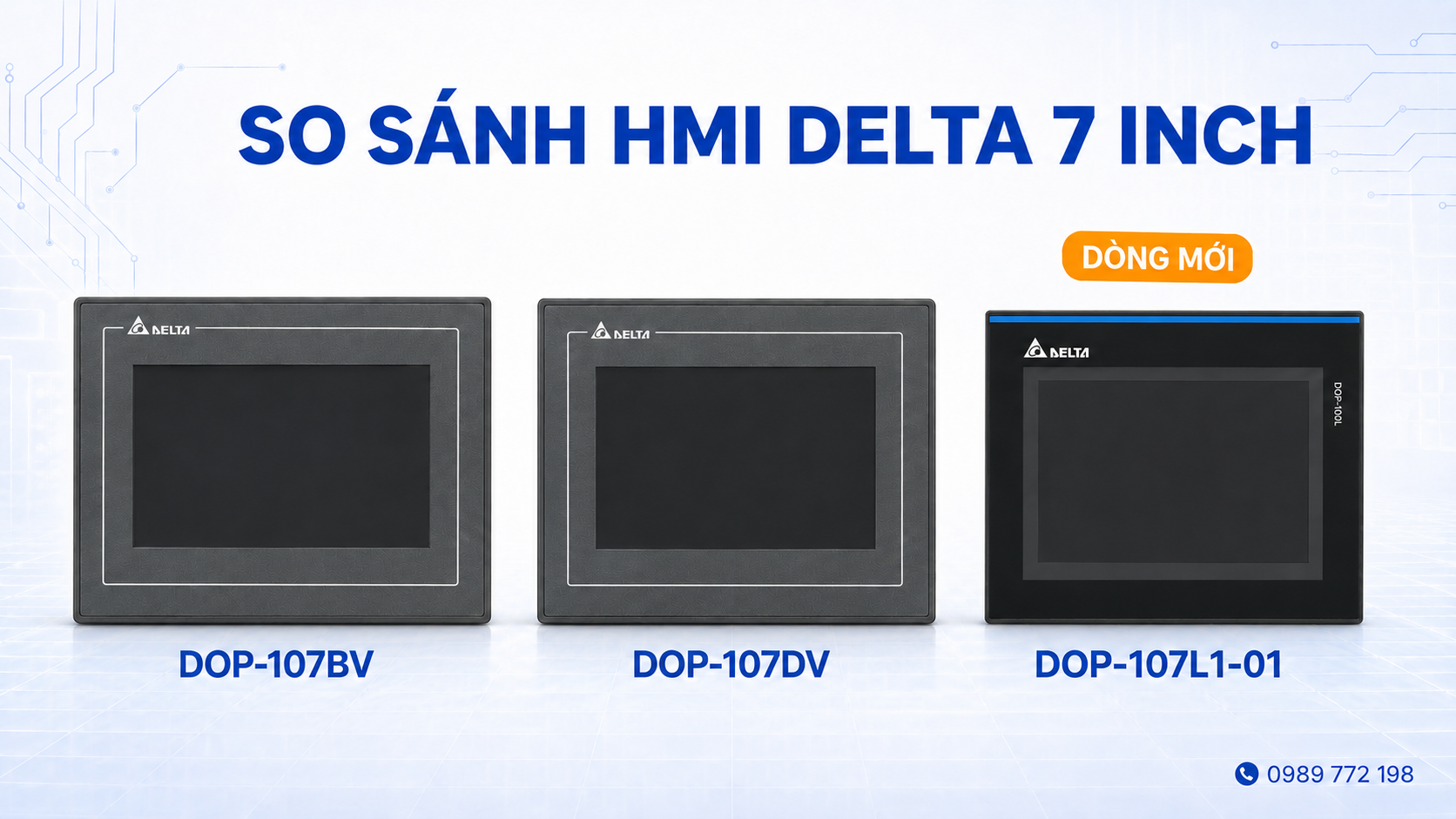

So sánh DOP-107BV, DOP-107DV và DOP-107L1-01: Nên chọn HMI Delta nào?

DOP-107BV và DOP-107DV là hai màn hình HMI Delta 7 inch được sử dụng phổ biến trong máy móc và hệ thống tự động hóa. Hiện nay, Delta đã giới thiệu dòng HMI DOP-100L thế hệ mới, trong đó màn hình DOP-107L1-01 là model đáng chú ý nhờ hiệu năng xử lý cao hơn, màn hình IPS độ phân giải 1024 × 600 và tích hợp Ethernet.

Vậy 3 loại màn hình Delta DOP-107BV, DOP-107DV và DOP-107L1-01 khác nhau ở điểm nào? DOP-107L1-01 có thể lắp thay thế hai model cũ hay không? Bài viết dưới đây sẽ giúp người dùng lựa chọn đúng model cho máy mới cũng như các dự án nâng cấp HMI.

Bảng so sánh DOP-107BV, DOP-107DV và DOP-107L1-01

DOP-107BV và DOP-107DV khác nhau như thế nào?

Màn hình cảm ứng DOP-107BV và DOP-107DV đều thuộc thế hệ HMI DOP-100, sử dụng màn hình cảm ứng 7 inch với độ phân giải 800 × 480 pixel. Hai model có cùng kích thước mặt ngoài và cùng kích thước khoét tủ.

Điểm khác biệt quan trọng nhất nằm ở cổng Ethernet:

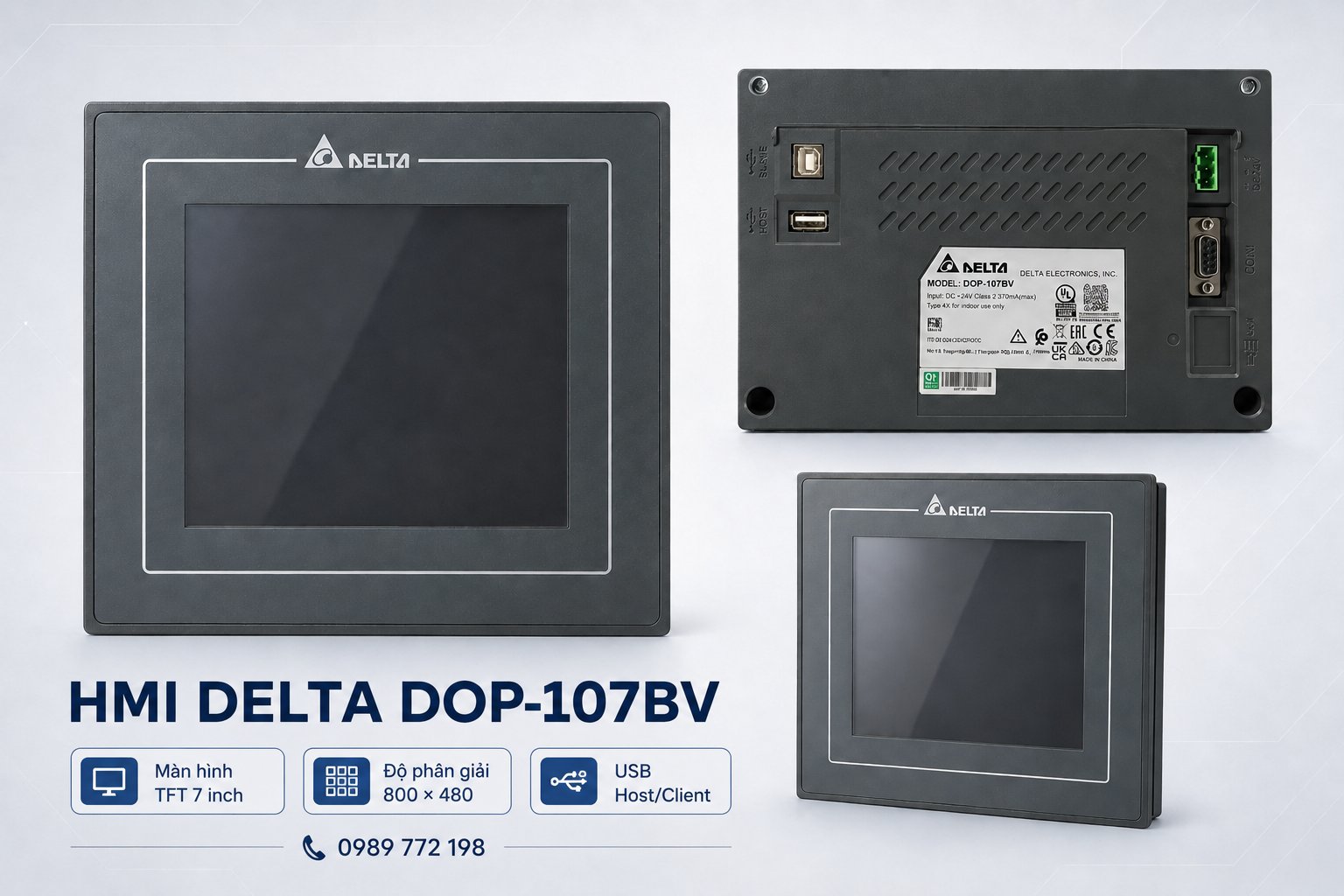

• DOP-107BV không được tích hợp Ethernet, thích hợp với hệ thống giao tiếp trực tiếp với PLC qua cổng truyền thông nối tiếp.

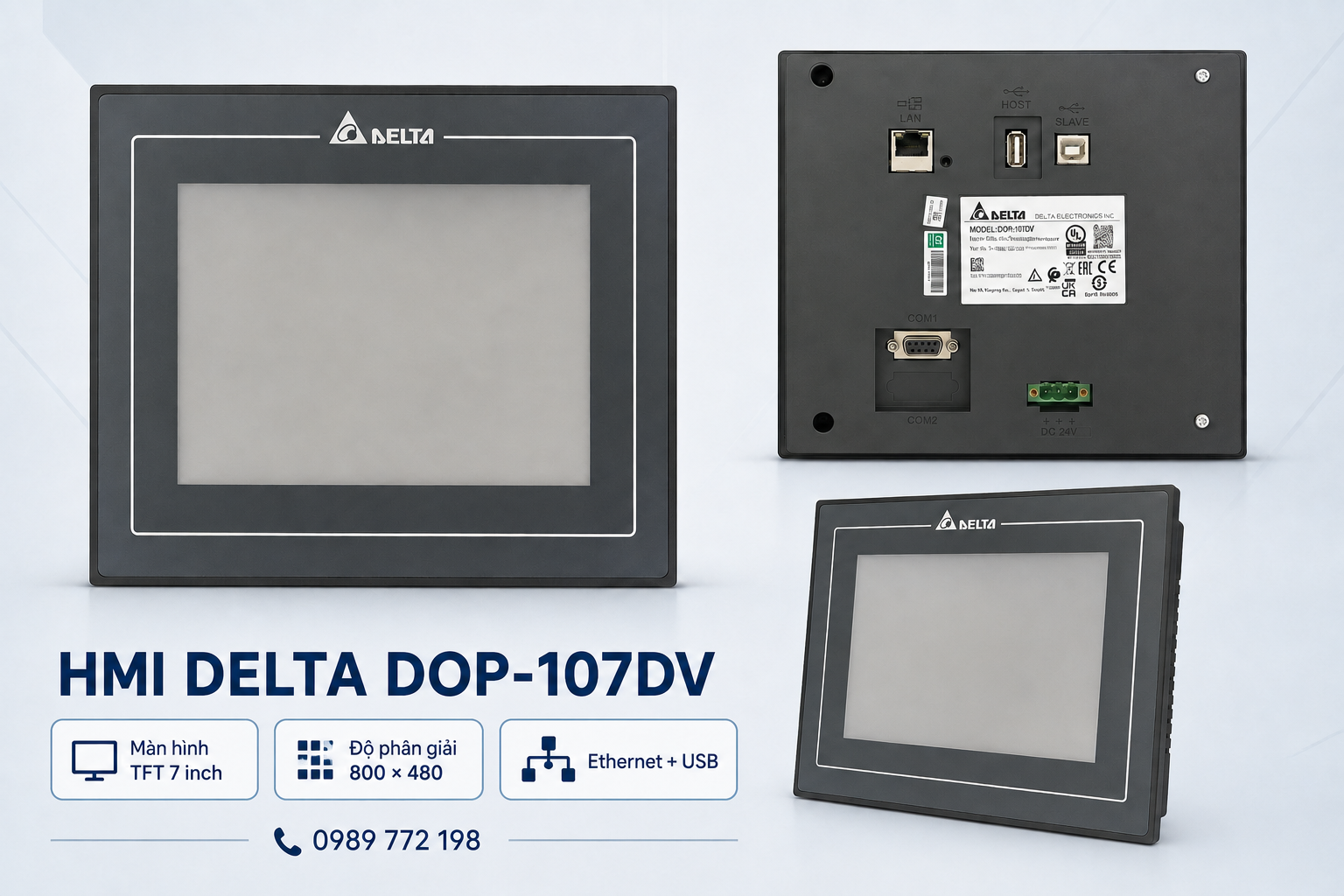

• Màn hình DOP-107DV được tích hợp Ethernet, phù hợp với hệ thống cần kết nối PLC, mạng nội bộ hoặc thiết bị điều khiển qua Ethernet.

Nếu máy chỉ sử dụng truyền thông RS-232 hoặc RS-485 để kết nối tới bộ điều khiển như PLC Delta, PLC Moons....và không có nhu cầu kết nối mạng, Màn hình DOP-107BV có thể đáp ứng tốt. Nếu hệ thống cần truyền thông Ethernet,thì màn hình Delta DOP-107DV là lựa chọn phù hợp hơn.

Theo Delta, dòng DOP-100 sử dụng nền tảng xử lý Cortex-A8 800 MHz, được chia thành nhiều nhóm gồm Basic, Standard, Advanced và Handheld.

DOP-107L1-01 có gì mới?

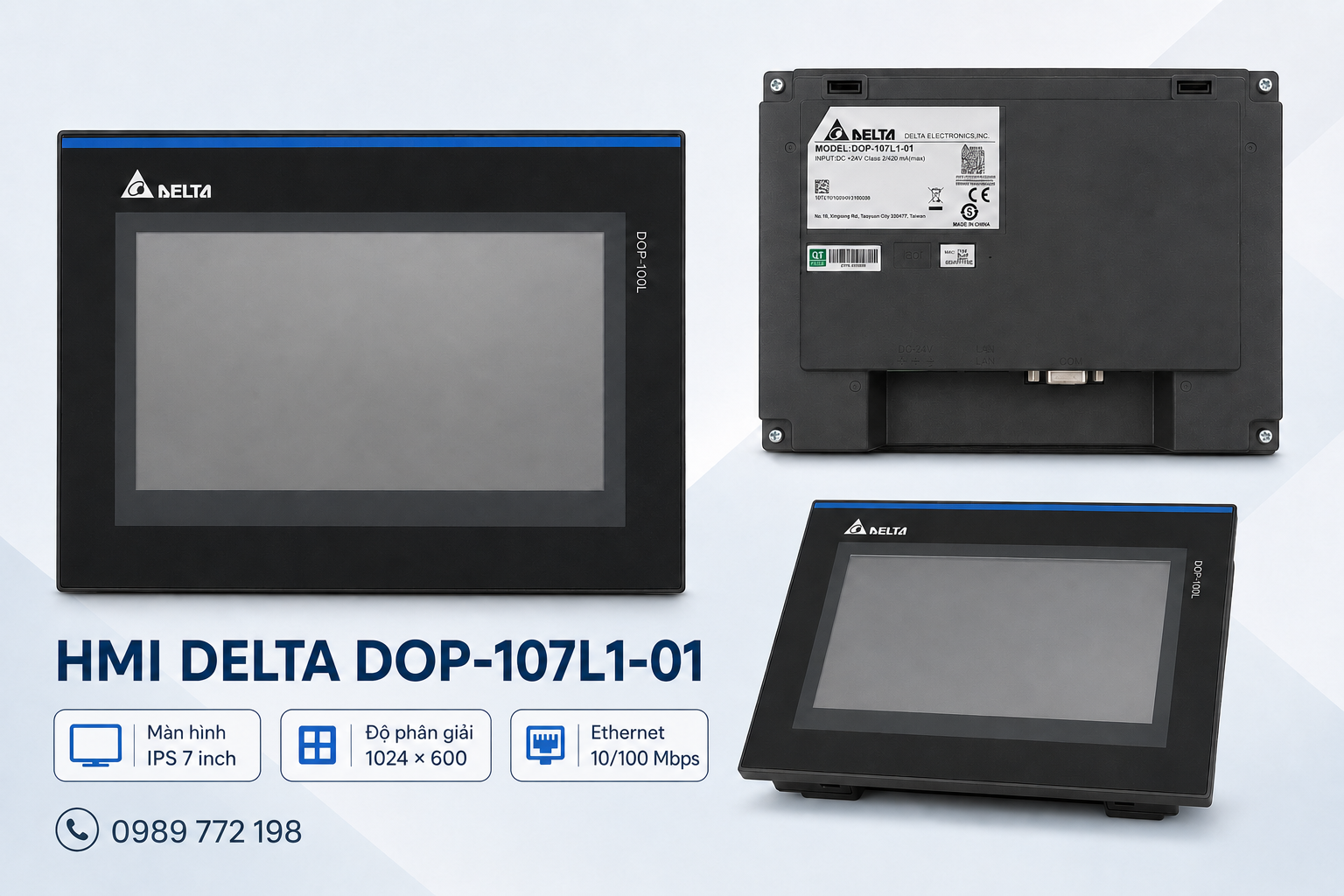

DOP-107L1-01 thuộc dòng DOP-100L, được Delta phát triển theo hướng nâng cấp đồng thời về hiệu năng, chất lượng hiển thị và khả năng kết nối.

Bộ xử lý hai nhân 1,2 GHz

DOP-107L1-01 sử dụng bộ xử lý ARM Cortex-A7 hai nhân, tốc độ 1,2 GHz. So với nền tảng đơn nhân 800 MHz của dòng DOP-100, bộ xử lý mới giúp:

• Chuyển trang và thao tác trên màn hình nhanh hơn.
• Xử lý dự án có nhiều đối tượng và dữ liệu tốt hơn.
• Giảm thời gian khởi động.
• Rút ngắn thời gian tải chương trình.
• Cải thiện tốc độ truyền thông và lấy mẫu dữ liệu.

Theo số liệu so sánh trong catalog, dòng DOP-100L có thời gian khởi động khoảng 13 giây, trong khi dòng DOP-100 là khoảng 15,4 giây. Thời gian tải một dự án 5 MB cũng giảm từ khoảng 6,8 giây xuống 4,9 giây.

Màn hình IPS độ phân giải 1024 × 600

Màn hình cảm ứng DOP-107L1-01 được trang bị màn hình IPS Full Lamination với độ phân giải 1024 × 600 pixel, cao hơn độ phân giải 800 × 480 pixel của DOP-107BV và DOP-107DV.

Công nghệ Full Lamination liên kết các lớp màn hình và cảm ứng, hạn chế khoảng hở không khí. Thiết kế này mang lại một số ưu điểm:

• Hình ảnh rõ nét hơn.
• Góc nhìn rộng hơn.
• Hạn chế hiện tượng phản xạ và khúc xạ ánh sáng.
• Tăng độ chính xác và độ nhạy cảm ứng.
• Mặt trước gọn và hiện đại hơn.

Đây là nâng cấp đáng kể đối với những máy cần hiển thị biểu đồ, thông số vận hành, cảnh báo và nhiều nút điều khiển trên cùng một trang.

Tích hợp Ethernet và các giao thức IIoT

Màn hình Delta DOP-107L1-01 có sẵn cổng Ethernet 10/100 Mbps. Ngoài truyền thông với PLC và thiết bị điều khiển, model còn hỗ trợ các chức năng như:

• VNC Server để giám sát và điều khiển HMI từ xa.
• MQTT phục vụ kết nối dữ liệu IIoT.
• OPC UA Client.
• Web API để thu thập dữ liệu HMI bằng trình duyệt hoặc hệ thống quản lý.
• Cơ chế giao tiếp dựa trên tag.

Cần lưu ý màn hình DOP-107L1-01 không phải phiên bản tích hợp sẵn Wi-Fi hoặc 4G. Theo catalog Delta, Wi-Fi và 4G tích hợp thuộc các phiên bản L3/L5.

DOP-107L1-01 có thay thế DOP-107BV và DOP-107DV được không?

Câu trả lời ngắn gọn là: có thể thay thế về kích thước khoét tủ, nhưng không nên xem là thay thế trực tiếp 100% mà không kiểm tra kỹ thuật.

Khả năng thay thế về kích thước

Cả ba model đều sử dụng kích thước khoét tủ:

196,9 × 142,9 mm

DOP-107L1-01 thuộc phiên bản L1, trong đó “L1” thể hiện thiết kế tương thích với kích thước khoét tủ tiêu chuẩn của màn hình Delta DOP.

Vì vậy, trong phần lớn trường hợp, DOP-107L1-01 có thể lắp vào lỗ khoét đang sử dụng cho DOP-107BV hoặc DOP-107DV mà không cần cắt lại cánh tủ.

Tuy nhiên, cần chú ý:

• Mặt ngoài DOP-107L1-01 nhỏ hơn, chỉ còn 208,7 × 154,7 mm.
• Mặt ngoài DOP-107BV và DOP-107DV là 215 × 161 mm.
• Mép lỗ khoét cũ cần phẳng và đúng kích thước để bảo đảm gioăng làm kín.
• Chiều sâu phía sau của DOP-107L1-01 là 32,6 mm, lớn hơn mức 26,2 mm của hai model cũ.
• Thiết kế cổng kết nối đi xuống phía dưới nên phải kiểm tra khoảng trống đi dây trong tủ.

Khả năng thay thế về truyền thông

Trước khi đổi sang DOP-107L1-01, người dùng cần kiểm tra:

• Chuẩn truyền thông đang sử dụng với PLC.
• Sơ đồ chân cổng COM.
• Loại đầu nối và dây cáp hiện tại.
• Giao thức PLC được cấu hình trong chương trình.
• Địa chỉ thiết bị, tốc độ truyền và thông số truyền thông.
• Cấu hình địa chỉ IP nếu hệ thống sử dụng Ethernet.

DOP-107L1-01 có Ethernet nên phù hợp hơn khi nâng cấp từ DOP-107DV. Khi thay DOP-107BV, người dùng có thể tiếp tục dùng truyền thông nối tiếp hoặc tận dụng Ethernet để nâng cấp kiến trúc mạng.

Khả năng sử dụng lại chương trình

Không nên mặc định rằng chỉ cần sao chép chương trình từ DOP-107BV hoặc DOP-107DV sang DOP-107L1-01 là máy sẽ hoạt động ngay.

Do độ phân giải thay đổi từ 800 × 480 lên 1024 × 600 pixel, dự án có thể cần:

• Chuyển đổi sang model HMI mới trong phần mềm.
• Điều chỉnh kích thước và vị trí các nút nhấn.
• Căn chỉnh lại chữ, biểu đồ và cửa sổ cảnh báo.
• Kiểm tra lại driver truyền thông.
• Biên dịch lại chương trình.
• Mô phỏng và chạy thử trước khi đưa máy vào sản xuất.

Trước khi thay màn hình, nên sao lưu đầy đủ file dự án gốc. Nếu chỉ có chương trình đang chạy trên HMI mà không có file nguồn, cần kiểm tra khả năng upload và mật khẩu bảo vệ trước khi tháo thiết bị.

Nên lựa chọn model nào?

Chọn DOP-107BV khi:

• Hệ thống chỉ sử dụng truyền thông nối tiếp.
• Không cần Ethernet hoặc giám sát từ xa.
• Muốn thay đúng model để hạn chế chỉnh sửa chương trình.
• Máy đang hoạt động ổn định và chưa có nhu cầu nâng cấp.

Chọn DOP-107DV khi:

• Cần màn hình 7 inch có Ethernet.
• Muốn thay đúng model cho máy đang dùng DOP-107DV.
• Không muốn thay đổi độ phân giải và giao diện hiện tại.
• Cần khôi phục máy nhanh, hạn chế thời gian chỉnh sửa.

Chọn DOP-107L1-01 khi:

• Thiết kế máy hoặc dự án mới.
• Muốn nâng cấp từ DOP-107BV hoặc DOP-107DV.
• Cần màn hình IPS sắc nét và góc nhìn rộng.
• Cần hiệu năng xử lý nhanh hơn.
• Cần Ethernet, VNC, MQTT, OPC UA Client hoặc Web API.
• Muốn sử dụng kích thước khoét tủ chuẩn Delta nhưng có nền tảng mới hơn.

Kết luận

DOP-107BV phù hợp với các ứng dụng cơ bản không yêu cầu Ethernet. DOP-107DV bổ sung Ethernet nhưng vẫn sử dụng nền tảng và độ phân giải của dòng DOP-100. Trong khi đó, DOP-107L1-01 là lựa chọn nâng cấp đáng chú ý với bộ xử lý hai nhân 1,2 GHz, màn hình IPS Full Lamination, độ phân giải 1024 × 600 và các tính năng kết nối hiện đại.

DOP-107L1-01 sử dụng cùng kích thước khoét tủ 196,9 × 142,9 mm với DOP-107BV và DOP-107DV. Tuy nhiên, khi thay thế vẫn cần kiểm tra khoảng trống phía sau tủ, cổng truyền thông, sơ đồ chân cáp và khả năng chuyển đổi chương trình.

Đối với máy đang cần khôi phục nhanh, lựa chọn đúng model cũ sẽ giúp giảm thời gian xử lý. Đối với máy mới hoặc dự án cải tạo, DOP-107L1-01 là phương án phù hợp hơn về hiệu năng, chất lượng hiển thị và khả năng mở rộng.

Để được kiểm tra khả năng thay thế, khách hàng có thể cung cấp model màn hình hiện tại, model PLC, hình ảnh cổng kết nối và file chương trình. Liên hệ tư vấn: 0989 772 198.
